Tolerancia de las estanterías

La nivelación no solo afecta a las máquinas del depósito, sino también a las estanterías ya que llevan asociadas una cierta tolerancia. Estas estructuras tienen que cumplir con unas holguras después de ser montadas y antes de ser cargadas.

La norma EN 15620 es el documento que recoge los parámetros aceptables. Observarlos es esencial para evitar posibles golpes de las propias máquinas contra las estructuras o al colocar la carga en los huecos.

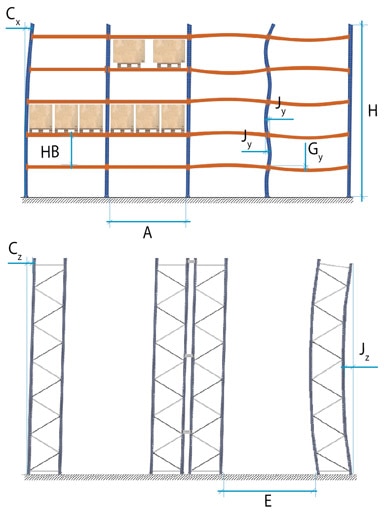

Los valores de las holguras varían en función del tipo de instalación y de su clase (100, 200, 300 o 400). Los datos indicados en el cuadro adjunto están referidos a las clases 300 y 400. La ilustración que acompaña al cuadro señala a qué elemento se aplica cada medida.



Tolerancia de estanterías para las clases 300 y 400





A: Ancho libre del hueco.
E: Ancho libre del pasillo.
Cx: Falta de verticalidad.
Cz: Falta de verticalidad.
Jy: Rectitud del puntal.
Jz: Rectitud del puntal.
Gy: Rectitud del larguero.
H: Altura desde la parte superior de la placa base hasta la parte superior del puntal.
HB: Altura desde la parte superior de un larguero hasta la parte superior del larguero del nivel siguiente.



Clase Holguras (mm)
  A E Cx Cz Jx Jz Gy
300 +/-3 +/-5 +/-H/500 +/-H/500 +/-3 o +/-HB/750 +/-H/500 +/-3 o +/-A/500
400 +/-3 +/-15 +/-H/350 +/-H/350 +/-3 o +/-HB/400 +/-H/500 +/-3 o +/-A/500



Además de los parámetros anteriormente detallados se han de cumplir el resto de holguras especificadas en la norma EN 15620.
